朱色，作为中国最具代表性的传统色彩。在紫砂领域，有着朱泥这一珍贵泥料。作为红泥中的精品，朱泥以其细腻温润的质感深受壶友青睐，却也因“无皱不朱”的坊间传闻充满争议。
其实，朱泥壶的起皱并非绝对定律，其背后藏着泥料特性与烧制工艺的双重影响，弄清起皱的真正原因，才能读懂朱泥壶的肌理之美。

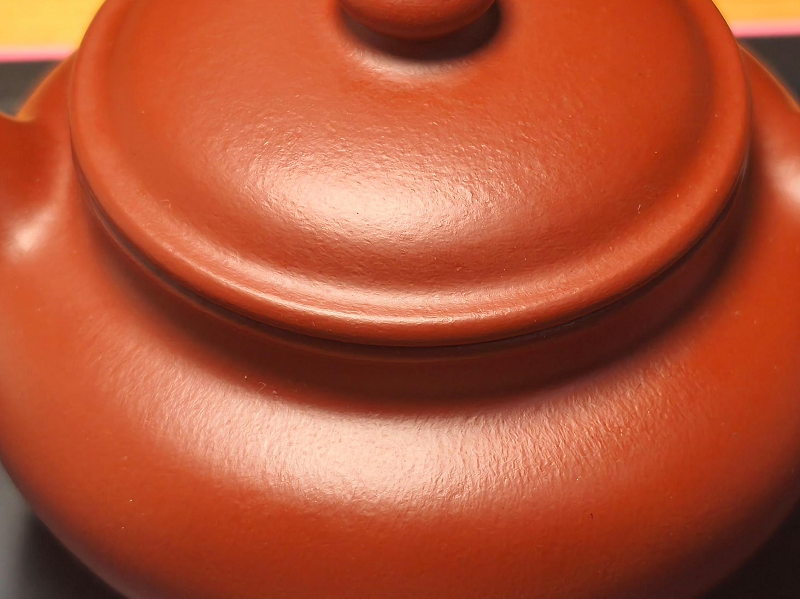

朱泥壶褶皱感
首先要明确，真正的朱泥起皱并非明显的凹凸不平，而是凑近观察时可见的波纹状痕迹，视觉上略显凸起，用手触摸却无明显触感，杂乱中透着自然平和的质感。
不少壶友担心这种痕迹易被模仿，实则造假的朱泥壶多存在明显破绽，人工伪造的褶皱仅出现在壶身，壶把、壶嘴等部位往往光滑无纹，与自然起皱的整体协调性截然不同。

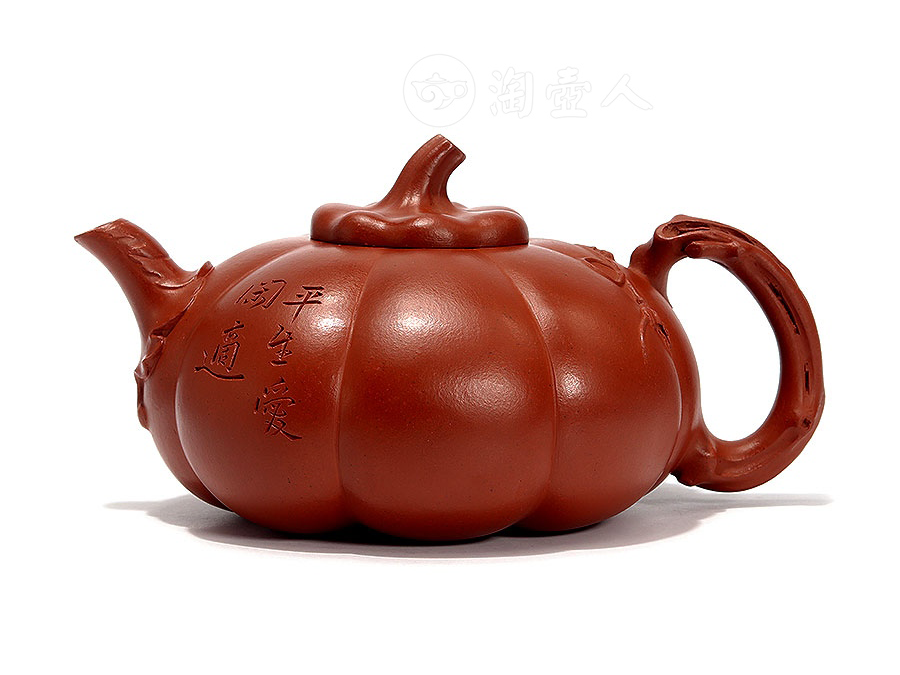

淘壶人藏 严强制 朱泥南瓜壶
朱泥壶之所以容易起皱，核心原因在于其独特的泥料特性。与其他紫砂泥料相比，朱泥含砂量极低、含铁量高，且烧制收缩比率远超普通红泥，通常可达20%-30%，部分矿脉的朱泥收缩率甚至更高。
这种特性使得朱泥在烧制过程中，壶身内部疏松的结构会快速靠拢、收紧，而壶身最外层的泥料因无法继续收缩靠拢，只能向外轻微突起，形成错落排列的自然褶皱。

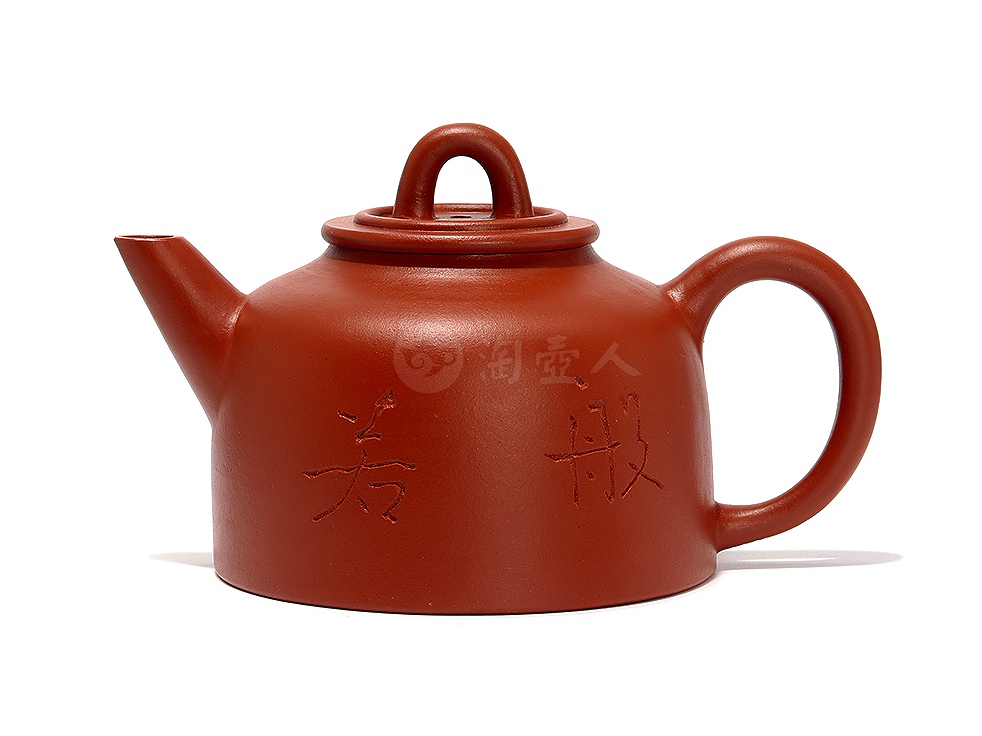

淘壶人藏 陈岩制 朱泥般若壶
具体来看，烧制时的温度变化的把控，进一步影响着褶皱的形成。朱泥的适宜窑温约为1065~1070℃，若窑温控制不当，升温过快或温度不均，会加剧泥料的收缩差异，让褶皱更加明显。
反之，若窑温可控、处理到位，就能有效抑制褶皱的凸显，甚至做到正常视距下无明显褶皱，仅贴近观察才能发现细微纹路。
也正因为收缩率高，朱泥壶不仅易起皱，还比其他泥料更易变形、开裂，素有“十朱九裂”之说，足见其烧制难度之高。

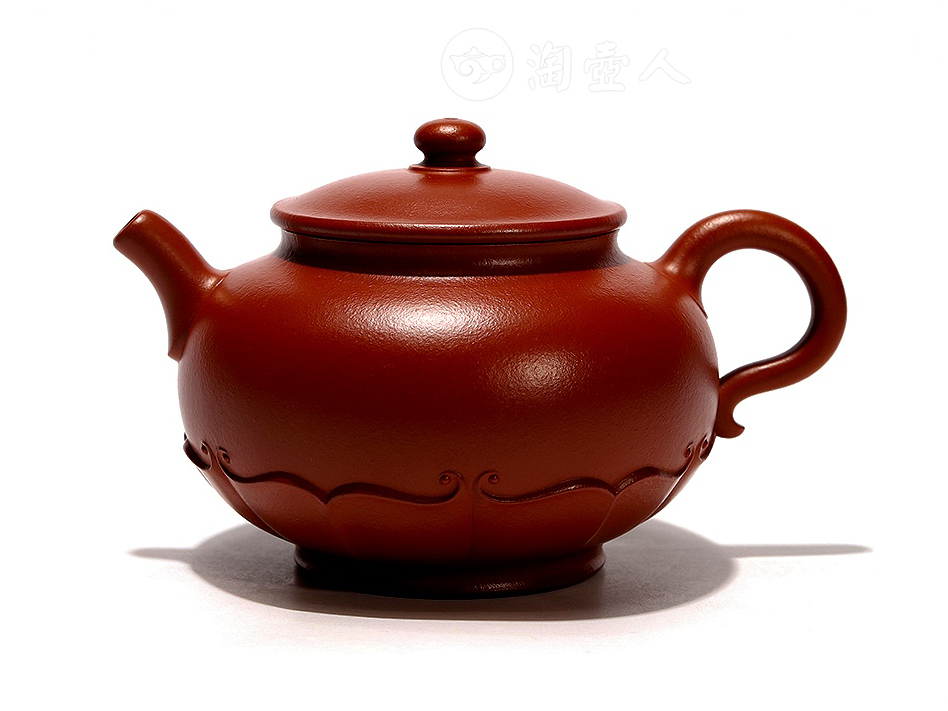

淘壶人藏 严红珍制 朱泥僧帽壶
需要纠正的是，“无皱不朱”并非金科玉律。许多传世朱泥作品并无明显褶皱，这说明朱泥的起皱程度可以通过人为方式控制。
这种控制并非改变朱泥的本质特性，而是通过精准把控炼泥方法、陈腐时间和烧制工艺，减少褶皱的显现。
此外，朱泥的矿脉、目数以及器型也会影响起皱情况：粗目数朱泥、结构平直的器型，相对不易起皱；而细目数朱泥、圆润弧度大的器型，更易出现褶皱痕迹。

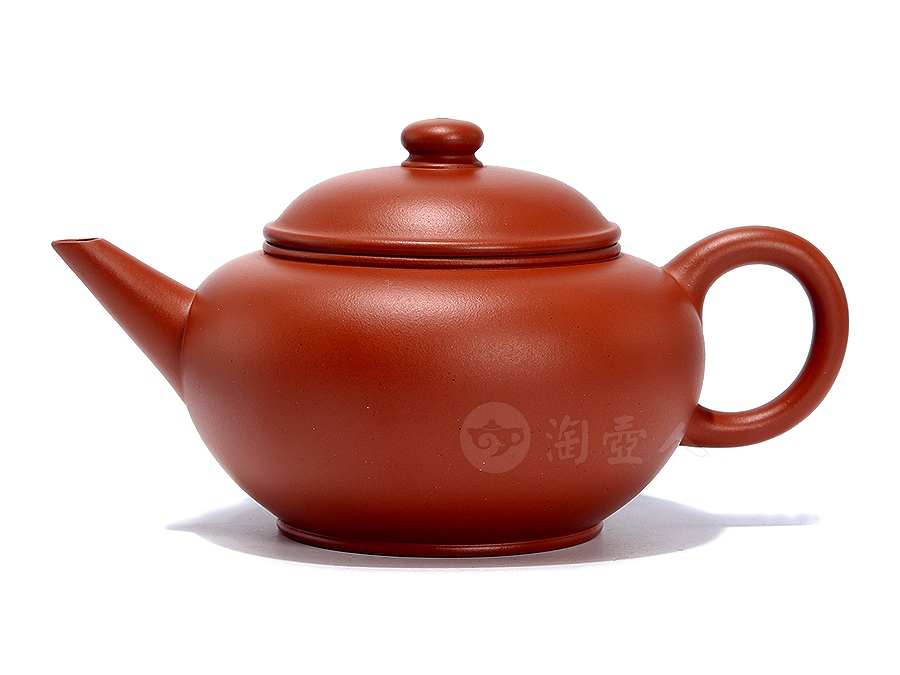

淘壶人藏 任乐制 朱泥水平壶
综上，朱泥壶起皱是泥料特性与烧制工艺共同作用的结果：含砂量低、含铁量高、收缩率大是起皱的根本原因，而窑温把控、泥料目数、器型设计则决定了起皱的明显程度。
真正的朱泥褶皱是自然形成的肌理之美，而非判断朱泥真假的唯一标准，掌握其起皱的核心原因，才能更好地辨别朱泥壶的优劣，读懂这一珍贵泥料的独特魅力。
