小煤窑朱泥特点
原本小煤窑朱泥开采出来，极少单独制壶，由于小煤窑朱泥粘性很强，很多都是直接加到普紫泥或者清水泥里面，增加泥料的粘合性。我们今天很少能看到小煤窑朱泥的老壶，这是最主要的原因了。
03/17
-
-
紫砂泥料加工方法的发展
早期紫砂器呈色的效果，主要是由原矿泥本身的各种化学成份含量的差异，以及烧成时火候的高低不同这两大因素而形成的。其中包括烧次、即非人为窑变的各种发色，及人为的“捂灰”，掌握得当变成全黑色。
03/14 -
-

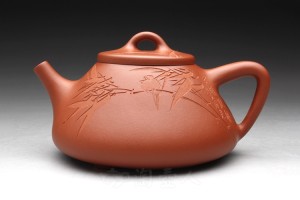

原矿朱砂泥
朱砂泥历代最著名的朱泥原矿，在江苏宜兴赵庄山嫩泥矿的底层，由“黄石黄”中的精华挑拣提炼而成，矿石外观呈咖啡黑色，成品若铁锈红色，朱红而不妖艳，初手感略带毛龇，养成则若明珠生辉，更显大家风范，气度万千。为古今文人雅士公认的朱泥中之精品！朱砂泥含铁量多寡不等，烧成之后变朱砂、朱砂紫或海棠红等色，热水冲淋立展娇嫩鲜红特色，壶身游移紫光显现，神秘迷人风韵令爱壶之人神醉。其为朱泥中精品，其性娇嫩，成型工艺难度高，收缩率高，成品率极低，但出紫砂，必为精品！【窑温】：约1065~1700℃。【收缩比】：25%以上。【矿
03/11 -
-
紫砂的颗粒对壶的影响
紫砂的颗粒对壶的整体视觉效果影响也比较大，在泥料中加入熟颗粒（泥料素烧至600--800°，再磨成粉末，筛选出的所需要的颗粒），变形程度就更小，收缩小，成品率提高，在壶表形成梨皮效果，有一定的观赏性，肌理效果明显加强。
02/27 -

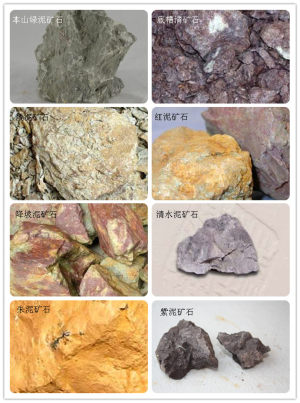

宜兴紫砂矿料的分布与开采
黄龙山四号矿井：1972年黄龙山的西侧，井深36米，年计划开采量为5万吨，统计表明年量已达7万吨，至1987年，其中紫泥2671吨，绿泥9吨。1997年10月，四号矿井因成本过高等诸多原因停止开采，今井口已平没与地下。
02/27 -
泥料表色与断面色泽不同的原因
壶表面为什么是红的，因为壶表直接接触空气，在高温状态下，壶里的铁的氧化物会被氧化成三氧化二铁。而在壶的内部因为不接触空气，内部是还原气氛。因此壶的内部的氧化亚铁不会被氧化成三氧化二铁，而是在高温下生成四氧化三铁和铁。
02/18 -
紫砂壶的吐黑
理论上说，只要是紫砂壶，就一定会“吐黑”，只是因为茶壶本身颜色深浅不同；茶壶“吐黑”部位不同；所泡茶叶不同；养壶经验不同等原因，“吐黑”的程度也有一定的差别。有些你肉眼看不见，有些比较明显。
02/17 -
原矿朱泥特性
朱泥的泥性甚娇，成型工艺难度亦高，而朱泥由生坯至烧成，因收缩率高达18％至25％，故一般成品良好率约为三成，有时更低。因为产量少，早期除销往南洋的水平小壶用朱泥制作胎身外，一般只用化妆土装饰在紫砂泥坯上。
02/17 -
紫砂泥料成分研究——石墨
黄龙山原矿制成的泥料，陈腐后块状泥料表面就会有黑色斑块，行内俗称“霉斑”，用工具刮划时会随工具划移形成一道黑色滑痕。一旦清理不干净，烧出来的壶体上就会出现黑色斑块或斑点，行内人士一般认为其是铁质，所以在捣浆洗练时常用吸铁石来搅拌吸附。最近，化学专家通过强酸、强碱和高温烧制等检测手段确认，该黑色物质为石墨。
02/11 -
宜兴紫砂土
一件精美的作品，首先必须讲究选料，其中包括泥色与形式的结合，实用功能与形式美的结合。在设计构思时，要考虑到所采取的工艺过程，手段，技法，其中包括志形时所用泥料的软硬程度，即含水量要适当。
01/24 -

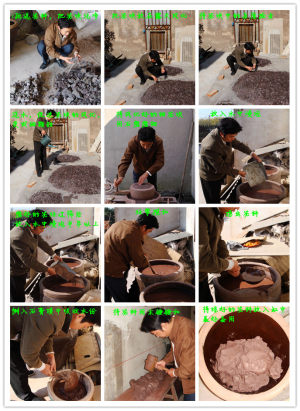

千锤百炼紫砂泥
目前，宜兴炼泥均已采用机械粉碎，生泥自然风化后，经过机器粉碎，过目后进入真空练泥机捏练，直接制成熟泥，不必再经过陈腐养土。真空炼泥具有效率高、速度快的特点，但与手工炼泥所制的紫砂壶相比，烧成后有较大差别
01/22 -
原矿紫砂壶鉴别方法
原矿的紫砂泥，并非一开采回来就可以用来做壶的，一般都需要经过几年甚至几十年的风化、腐化。据我所知，有些紫砂艺人手里还收藏有民国时期甚至清末时期的泥料。当然，现在这些泥的价格不菲了。这也是紫砂壶的价格差别极大的原因之一。
01/20 -
宜兴紫砂泥料及特性
从矿层开挖出来的紫泥，俗称生泥，泥似块状岩石，经堆放在露天稍事风化，待其松散，然后用锤式破碎机初碎，轮碾机粉碎，泥料过60目筛（泥料如太粗则制作费劲，如太细制作时则易黏手，且烧成后收缩比大），湿水后通过真空练泥机捏练，便成为供制坯用的熟泥料。
01/13 -
