不少壶友把玩紫砂壶时会发现，壶口沿、壶盖子口处常有一圈类似砂纸打磨的细微痕迹：壶身整体光滑温润，唯独靠近口沿的位置对着光能看到细密划痕，触感略带毛躁，常被误认为是做工瑕疵或残次品。
实际上，这是现代紫砂壶一道常规工序——整口留下的正常印记，并非质量问题。
紫砂泥料在高温烧制过程中会发生明显收缩，即便生坯阶段将壶口与壶盖的尺寸做得严丝合缝，烧成后因收缩率的细微差异，口盖之间也容易出现缝隙，既影响气密性，也会降低使用手感。
整口工艺的核心目的，就是弥补烧制收缩带来的尺寸偏差，通过后期打磨修正，让壶盖与壶口紧密贴合，提升紫砂壶的实用性能。
整口属于烧制后的修正工序，全程分为两个核心阶段：
1.物理打磨适配

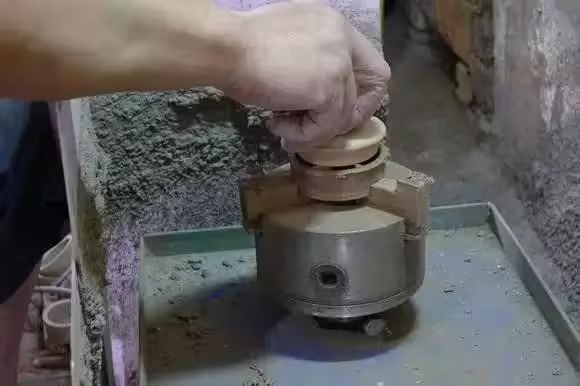

待紫砂壶第一次烧制出窑、坯体完全收缩定型后，将金刚砂与水调和后涂抹在专用正口钢圈上，把壶身与壶盖分别按压在钢圈上反复旋转打磨。

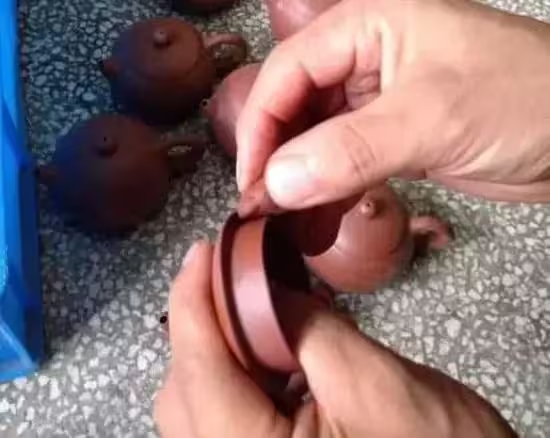

通过物理研磨磨平口沿不平整处，削去壶盖子口多余的部分，直到壶盖与壶口能够严密吻合，其原理与日常磨刀类似，属于纯物理的打磨修正。
2.补泥复烧修复
打磨过程会破坏壶口与子口表面的烧结层，露出内部砂质结构（俗称“破皮”），外观上会有粗糙的划痕。

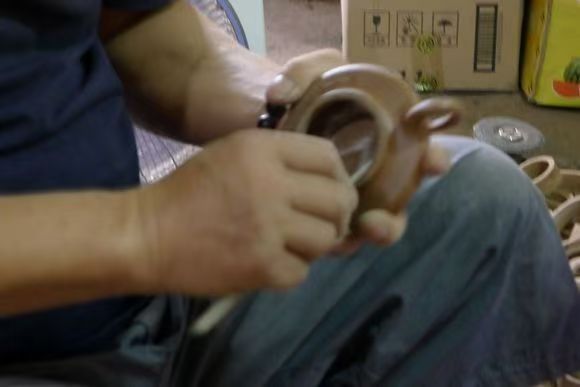

此时需用与制壶同款的泥料均匀涂抹在打磨区域，封闭磨开的气孔，随后将壶再次送入窑炉进行第二次烧制。高温下补抹的泥料会重新烧结结晶，打磨痕迹便会淡化消失，最终成品口盖严合，外观平整。
整口并非万能的补救工序，它对生坯阶段的制作精度有明确要求：壶盖生坯必须略大于壶口，预留出足够的打磨余量。若生坯阶段盖子尺寸刚好甚至偏小，烧制收缩后口盖缝隙会更大，无法通过整口修复。
其次，打磨余量不能过大。若壶盖做得比壶口大太多，整口时需要磨除的泥层过厚，不仅耗时费力，还可能破坏壶型的整体比例，因此生坯尺寸的把控十分考验制壶者的功底。
整口是现代紫砂工艺的产物，古代紫砂壶并无这道工序。古时没有打磨设备，制壶完全依赖工匠在生坯阶段精准计算收缩率、手工把控尺寸，对口盖制作的技艺要求极高。
因此老壶普遍不存在打磨痕迹，口盖的间隙通常也比现代整口后的紫砂壶更明显。现代整口工序是对传统工艺的实用化补充，而非技艺的倒退。
