宜兴陶土中，嫩泥作为接近地层表面的粘土岩，广泛分布于丁蜀镇周边山区。其矿层底部藏有一种质地坚硬的矿石，开采需借助硬器开凿，明代周高起在《阳羡茗壶系》中称其为“未触风日之石骨也，陶之乃变朱砂色”，此即红泥矿。
在红泥矿大类里，有一种以鹅蛋黄为主要色泽的原矿，《阳羡名陶录》将其称作“石黄泥”，亦名“朱泥”。该类矿料含砂量低，泥性细腻娇贵，成型工艺难度极高，收缩率可达30%，支撑性能较差，成品率通常仅6至7成，因此多用于制作小型器物。
而大红袍朱泥作为朱泥中的精品，自明清时期起便是制作紫砂壶的顶级材料，其矿物组成包含伊利石、高岭石、氧化铁、石英及白云母。

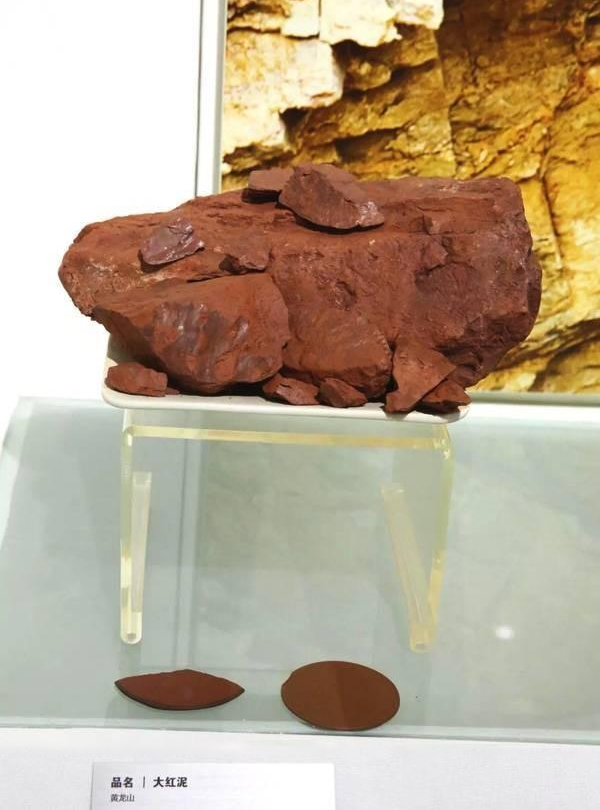

大红袍朱泥原矿
尽管朱泥归属于红泥大类，但并非所有红泥都能归入朱泥范畴，只有深黄色朱泥在特性上达到最高品质，即泥性最软、质感绝对细腻、油性感最强时，经1150℃高温烧制，再经过8至10次泡茶养护，会从内部逐渐析出油脂，透出鲜红娇嫩的光泽，形成包浆，且长期使用后色泽会逐渐变为暗红带紫，这便是世人公认的朱泥极品大红袍。
这种随养护愈发美观的独特质感，唯有拥有纯正大红袍朱泥壶的使用者才能真切体会。
大红袍朱泥紫砂壶：周虎制 古莲子壶
红泥原矿与大红袍朱泥原矿存在显著差异，红泥收缩比约为10%，而大红袍朱泥收缩比可超过30%，因此原矿朱泥壶中，容量超过300cc的极为罕见，且多以光器为主，花器因制作难度更高而鲜有出现。
对于未接触过朱泥的制作者而言，朱泥的特性往往让人感到生疏棘手，即便经验丰富的制壶工艺师和成型老手，也需经过长期摸索才能逐步适应。
大红袍朱泥紫砂壶：徐伟强制 菊蕾壶
制作大红袍朱泥紫砂壶，从打身筒环节便需精准把控泥料的燥性程度，同时打身筒的方向、顺序、收口幅度以及泥片厚薄的均匀度都必须完全一致，这对制作者的熟练度和技巧要求极高。
由于泥料在烧制过程中的收缩规律固定，泥片厚薄不均会导致收缩不一致，因此在常规泥料制作工序的基础上，需使用竹制直尺在泥片上反复拉匀，以确保泥门紧密、均匀度达标。
大红袍朱泥收缩率大，随之产生的整体拉力也更大，壶身成型过程中，若稍有不慎出现变形、开裂、敲打痕迹过重等问题，整件作品便会功亏一篑。收缩比大导致的变形问题，正是开裂现象产生的主要原因，因此制作时需确保壶身、壶盖、壶嘴、壶把的厚薄均匀。
大红袍朱泥紫砂壶：汤先武制 金鼓壶
光器制作中，壶嘴、壶把尚且能达到相对均匀的标准，但花器的壶嘴、壶把多为不规则、不对称形状，需格外注意添加装饰泥的干湿程度与主杆的粘结效果，其中花器壶嘴的安装更是一大难关。
即便掌握了厚薄均匀的技巧，若在制作时不慎将壶的内面挖得毛糙，烧制后壶身可能出现“内开”现象，外部会形成一条凹线，内部则伴随裂缝，因此制作过程中必须精益求精，任何细节的疏忽都可能导致整体失败。
大红袍朱泥紫砂壶：吴水勤制 雅竹壶
烧制环节对大红袍朱泥紫砂壶的成品率至关重要，作品完成后需严格遵循阴干—烘干—预热—高温—冷却的流程。大红袍朱泥泥料密度高、气孔极小，水分难以快速散发，需足够时间确保水分充分挥发，甚至在高温阶段需延长时间缓慢升温。
这是因为朱泥在烧制过程中反应活跃，尤其在达到最高温度时反应更为剧烈，这是高结晶度泥料的典型特性。此外，冷却过程也需极度缓慢，稍快便可能导致作品因惊破而损坏。
大红袍朱泥紫砂壶的烧制，对进窑时胚体的干湿程度有特殊要求。烧制过程既是物理反应，也是化学反应，朱泥中含有的天然半氧化物，需在水分参与下于高温中完成最终变化，因此胚体既不能过干，也不能过湿，湿度的精准把控需依赖制作者在实际操作中积累的经验，同时还需考虑环境温度与空气湿度的影响。
当气压较低时，空气张力增加且含氧量减少，会对烧制产生不利影响，容易导致成品色泽不佳，无法达到预期效果，因此大红袍朱泥壶的烧制质量还与天气状况密切相关。
大红袍朱泥紫砂壶：许文军制 笑樱壶
一把大红袍朱泥紫砂壶的制作周期有时长达数月，并非指持续加工坯壶，而是在制作过程中需将坯壶放入套缸中保持湿润，待其润透后再继续制作，有时每天仅能有效加工5至6小时。
制作周期从打泥片开始计算，直至坯壶完工，期间需在日复一日的修整过程中不断发现并完善缺陷，同时对壶体造型进行反复揣摩、审视与优化，其成功往往建立在多次失败的经验积累之上。
在大红袍朱泥紫砂壶的研制过程中，虽会面临诸多困难，但每一次失败都能为制作者提供灵感与启发，推动工艺不断完善，直至最终成功。制壶所秉持的潜心钻研态度，本身便是一种积累与沉淀，而工艺的突破不仅是对过往努力的肯定，更是激励制作者在紫砂领域持续攀登的动力。唯有不断钻研创新，才能紧跟行业发展，在紫砂工艺的探索之路上走得更远。
